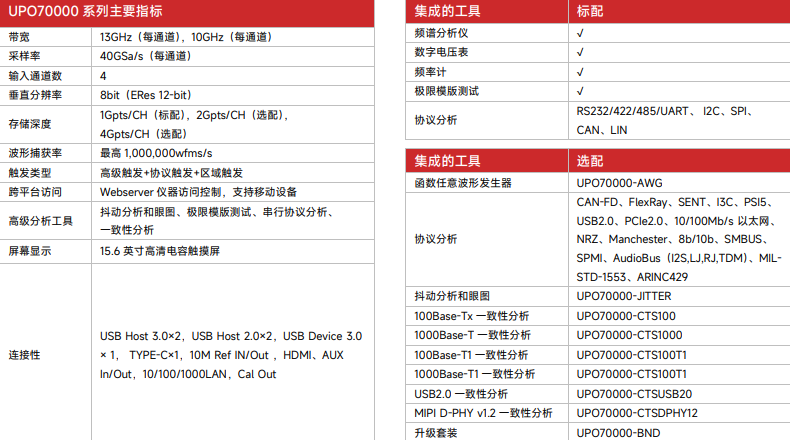

主要指标

基本性能参数介绍

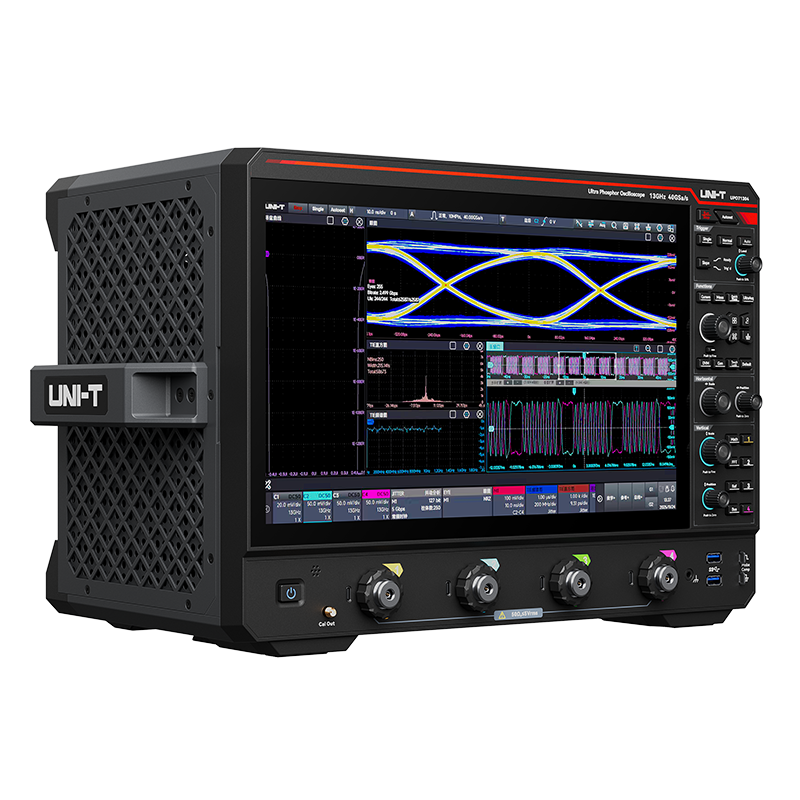

UPO70000 系列不只是一台示波器，集成了业内常用的测量仪器功能，UPO70000 同样支持在线升级和单独选件购 买，您可以随时或在您需要的时候激活功能。

数字示波器

●每通道带宽高达 13GHz

●每通道 40GSa/s 采样率

●每通道存储深度高达 4Gpts

●捕获率高达 1,000,000wfms/s

●4 个模拟通道+1 个外触发通道

函数任意波形发生器（选配）

●等性能双通道

●输出频率高达60MHz

●采样率：625MSa/s

●内置多种标准波形：正弦波、方波、脉冲波、斜波、 噪声、直流。内置超过 200 种任意波形

●支持多种信号的调制和扫频

频谱分析仪

●标配增强型 FFT，最高可达 32Mpts 信号分析

●频率分析范围：示波器模拟带宽

●支持多种频谱视图展示：幅度谱、功率谱、功率谱密度、实部、虚部、相位谱

● 可同时添加 2 个频谱分析窗口，满足不同窗函数下的视觉展示

数字电压表（标配）

●4 位 DC/ACRMS/DC+ACRMS 电压测量

●支持趋势图，直方图

数字频率计（标配）

●8 位高精度频率计

●提供参数显示工具包：统计、趋势图、跟踪图、直方图

协议分析仪（选配）

●UPO70000 提供多种串行总线分析，多种协议触发模式，可触发特定的包内容、识别极性、片选等，触发事件在列

表 显示，可进行协议搜索，精准定位协议帧。

●嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus(I2S,LJ,RJ,TDM)

●汽车：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5

●计算机&通信： USB2.0、PCle2.0、Ethernet、NRZ、Manchester、8b/10b

●航空航天：MIL-STD-1553、ARINC429

支持包参数触发、协议包视图、事件列表、协议搜索 、协议分析报告
