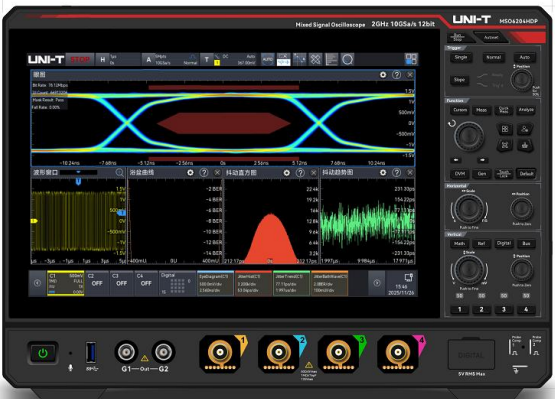

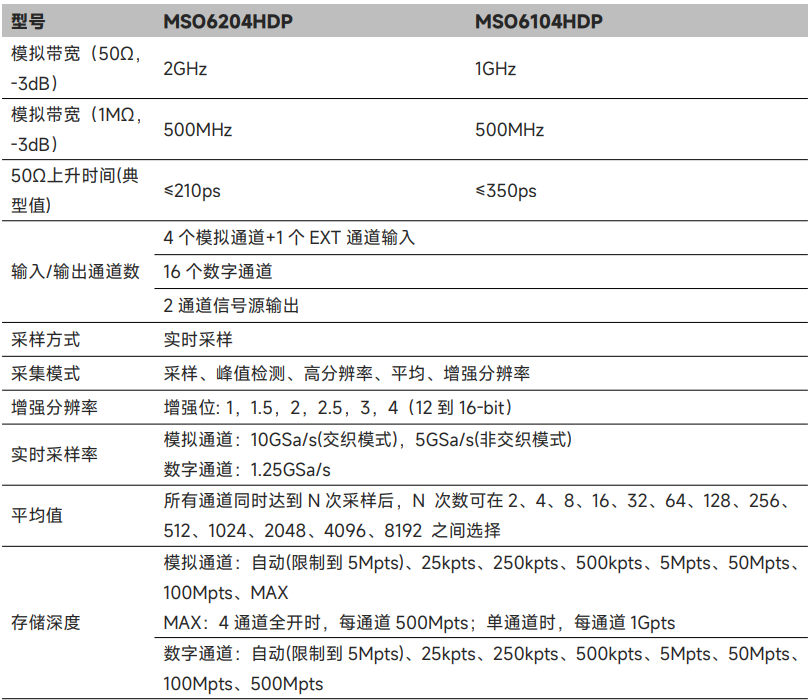

主要指标

特性与优点

●模拟通道带宽：2 GHz/1 GHz

●模拟通道实时采样率可高达 10GSa/s，数字通道采样率可高达 1.25GSa/s

●12-bit 垂直分辨率，达到 4096 点，波形细节清晰可见

●4 个模拟通道+16 个数字通道，存储深度可高达 1Gpts

●波形捕获率高达 800,000 wfms/s（ 顺序模式：2,000,000 wfms/s）

●多合一综合信号测量平台：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数

字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪

●内置 50MHz 等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到 Gen 任意波输出，

并内置多种任意波

●支持波特图环路测试分析功能，分析系统的稳定

●支持协议信号时序分析功能：I2C、SPI、CAN、I2S、Reset、Switch、Uart、LIN

●参数测量测量统计增加直方图和折线图显示

●多达 400,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出

●可高达10M 点增强 FFT，支持频率设置，瀑布图，检波设置和标记等频谱分析仪功能

●支持增强分辨率，可到 4 位

●多达 56 种参数测量，Multi-Windows 支持多窗口显示

●多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调

●DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS

●丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保

持、第 N 边沿和码型触发

●协议触发和解码功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、

MIL-STD-1553B、Manchester、SENT、ARINC429、1-WIRE、CAN-XL、I3C

●硬件优化的抖动分析和眼图套件，更快的眼图速度以及出色的协议一致性分析功能

●实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等

●Ultra Phosphor 3.0 超级荧光显示效果，高达 256 级的灰度显示

●12.1 英寸 1280x800 高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等

●丰富的外围接口：USB Host、USB-TypeC 3.0、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、

DVM）输出、信号源输出接口（Gen)、HDMI

●支持 SCPI 可编程仪器标准命令

●内嵌 WebServer，可通过浏览器对仪器进行访问和控制，支持在 PC/手机两种不同的设备操作方式，

轻松实现跨平台访问

●支持在线升级
