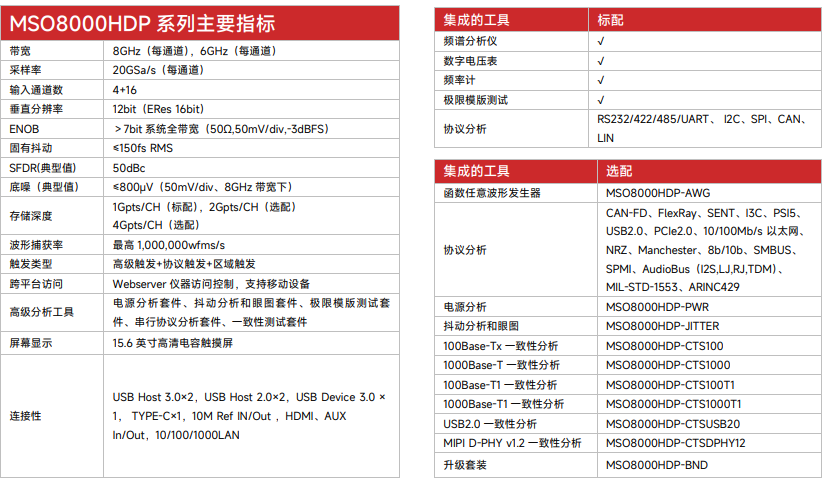

主要指标

基本性能参数介绍

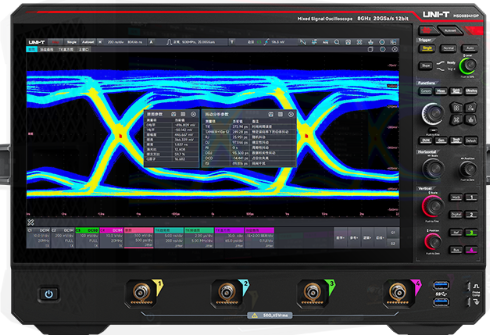

MSO8000HDP 集成多款优利德自主研发的低噪声调理芯片，极大提升了示波器性能和指标，为您提供富有洞察力的测量。

● 底噪：50mV/div，满带宽底噪低至 800μV（典型值）

● ENOB：>7bit（系统全带宽（50Ω,50mV/div,-3dBFS））

● SFDR：50dBc（典型值）

● 低固有抖动：≤150fs RMS

● 带宽精密 BNC 端口：＞10GHz

12-bit ADC 提供更细微的特征，更清晰的微弱信号分辨能力

MSO8000HDP 系列的所有型号都集成了 12bit ADC，高分辨率模式下支持增强分辨率至 16-bit，并且提供全通道

20GSa/s 的实时采样率，与普通 8-bit 示波器相比，高分辨率 ADC 的效用使得低噪声前端支持 16 倍额外的量化电平。这

使得您在具有高动态范围的应用中独具优势，如电源分析对叠加在大直流信号上的微弱电压信号的精确测量，亦或者在抖

动分析中更容易区分真实的抖动和噪声成分。

● 垂直分辨率是 8-bit 示波器的 16 倍

● 增强分辨率模式下高达 16 位

● 全通道 20GSa/s 采样率

● 全通道 8/6GHz 带宽

● 始终在满带宽/满采样率下保持 12bit 垂直分辨率，无任何折中

8bit（左）在 1V 的动态范围下垂直放大 25 倍已经模糊，12bit（右）在高动态范围测试时对小信号的细节仍然分辨清晰

高性能多合一独立仪器功能，轻松应对任何测量任务

MSO8000HDP 系列不只是一台示波器，它集成了业内常用的测量仪器功能，MSO8000HDP 同样支持在线升级和单独选件购买，您可以随时或在您需要的时候激活功能。

数字示波器

● 高达 8GHz 和 6GHz 带宽

● 每通道 20GSa/s 采样率

● 存储深度可高达 4Gpts

● 捕获率可高达 1,000,000wfms/s

● 4 个模拟通道+1 个外触发通道

函数任意波形发生器（选配）

● 等性能双通道

● 输出频率可高达：60MHz

● 采样率：625MSa/s

● 内置多种标准波形：正弦波、方波、脉冲波、斜波、 噪声、直流。内置超过 200 种任意波形

● 支持多种信号的调制和扫频

频谱分析仪

● 标配增强型 FFT，可高达 32Mpts 信号分析

● 频率分析范围：示波器模拟带宽

● 支持多种频谱视图展示：幅度谱、功率谱、功率谱密度、实部、虚部、相位谱

● 可同时添加 2 个频谱分析窗口，满足不同窗函数下的视觉展示

数字电压表

● 4 位 DC/ACRMS/DC+ACRMS 电压测量

● 支持趋势图，直方图

数字频率计

● 8 位高精度频率计

● 提供参数显示工具包：统计、趋势图、跟踪图、直方图

逻辑分析仪（选配）

● 16 通道逻辑分析

● 提供 16 通道逻辑分析探头

● 数字通道采样率：1.25GSa/s

● 数字通道存储深度：250Mpts

● 可识别脉宽低至 3.2ns

● 数字探头提供高八位与低八位分离的信号输入座，并简化了与被测器件的连接。与方形针连接时，UT-M15 可以直接

和引脚为 2.54mm 的 8X2 方形排针连接

● UT-M15 提供出色的电气特性，输入阻抗为 101kΩ±2%

协议分析仪（选配）

MSO8000HDP 提供多种串行总线分析，多种协议触发模式，可触发特定的包内容、识别极性、片选等，触发事件在列表

显示，可进行协议搜索，精准定位协议帧。

● 嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus(I2S,LJ,RJ,TDM)

● 汽车：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5

● 计算机&通信： USB2.0、PCle2.0、Ethernet、NRZ、Manchester、8b/10b

● 航空航天：MIL-STD-1553、ARINC429

支持包参数触发、协议包视图、事件列表、协议搜索 、协议分析报告
