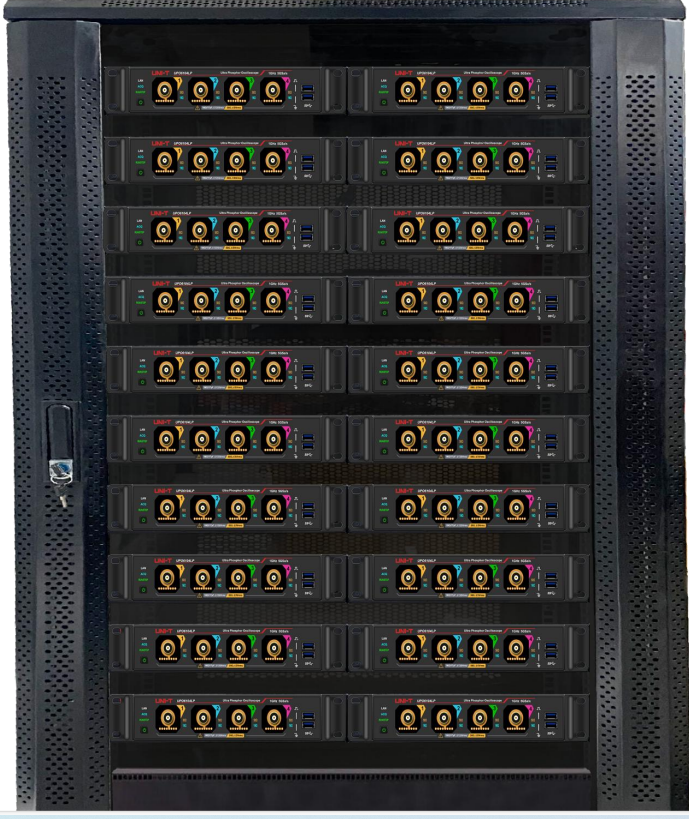

多机同步

主要指标

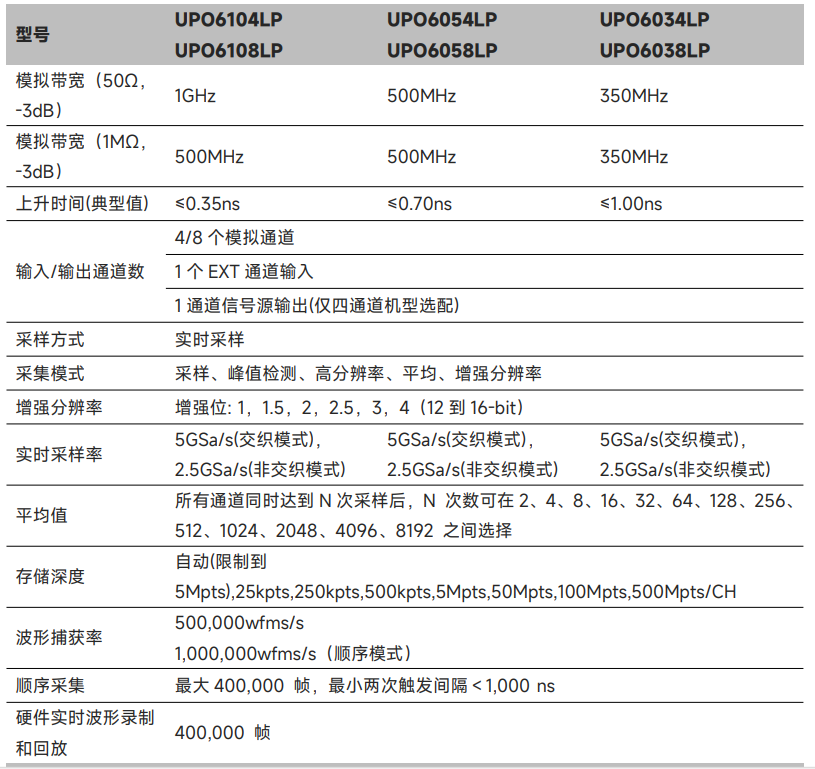

基本性能参数

●模拟通道带宽：1 GHz/500 MHz/350 MHz

●模拟通道实时采样率可高达 5GSa/s

●12-bit 垂直分辨率，达到 4096 点，波形细节清晰可见

●4/8 个模拟通道+EXT+Gen，存储深度可高达 500Mpts/CH

●波形捕获率可高达 500,000 wfms/s（ 顺序模式：1,000,000 wfms/s）

●多合一综合测量平台：包括数字示波器、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪

●内置 50MHz 等性能函数/任意波形发生器，支持实时加载示波器屏幕数据到 Gen 任意波输出，并内

置多种任意波（仅四通道机型选配）

●支持波特图环路测试分析功能，分析系统的稳定

●多达 12 种串行协议分析：RS232/422/485/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、SENT、MIL-STD-1553 、ARINC 429、AudioBus（I2S\LJ\RJ\TDM）和 Manchester

●多达 400,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出

●可高达 5M 点增强 FFT，支持频率设置，瀑布图，检波设置和标记等频谱分析仪功能

●支持增强分辨率，可高达到 4 位

●多达 56 种参数测量

●Multi-Windows 支持多窗口显示

●多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调

●DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS

●丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保持、第 N 边沿和码型触发

●实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等

●Ultra Phosphor 3.0 超级荧光显示效果，高达 256 级的灰度显示

●丰富的接口：USB Host & Device、LAN、HDMI、10MHz Ref In/Out、EXT Trig、AUX Out(Trig Out、

Pass/Fail、DVM）

●支持 SCPI 可编程仪器标准命令

●支持在线升
