为了支持高校电力电子和半实物仿真的教学，特推出了基于模型设计的电力电子和运动

控制系列产品，该系列产品可以满足电气工程、电力电子、自动化和控制科学等工科学科相

关的教学与科研需求。

系统提供给学生从电路原理，电路构建，到 Simulink 模型设计以及仿真，直至最后实

际功率电路验证等一整套学习过程。这样学生可以首先了解理论层，然后通过离线仿真对理

论层加深理解，进而再对实际硬件进行控制，获得真实的控制数据。让学生更加清晰的了解

理论、仿真与实际硬件控制的关系。

针对基础教学方面，系统提供了丰富的实验例程，以培养学生实践能力和创新能力为核

心，突出工程实际背景，注重培养学生运用现代技术解决电气工程实际问题的能力；在“开

关电源技术”、“ 电力电子装置与应用技术”等课程开设设计型、综合型、创新型、研究

型系列实验，实施开放式、自主学习实验教学模式，构建独具特色电气实验教学体系，创新

设计实验项目，需要相关的实验设备。

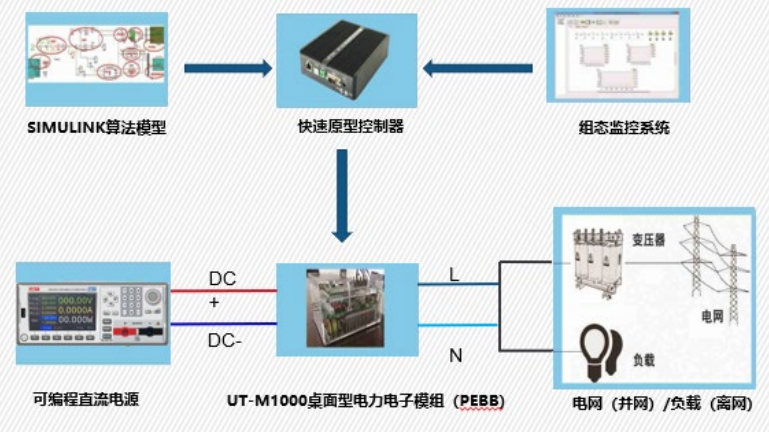

一、系统组成

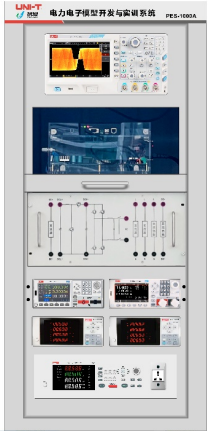

1、硬件组成丰富完整

包含快速原型控制器、双向 DC-DC + 单相全桥 DC-AC 变流模块、可调直流电子负载、四通道示波器、交直流可调电源、功率计、隔离变压器、实验接线箱等全套设备。

2、模块化灵活架构

各模块配备独立接口，拆装便捷；模块既能够独立运行调试，也可组合联动开展综合实验；配套专属实验教程与案例资料。

3、软件配套方案

系统需搭配 PC 计算机使用，核心支撑软件为 Matlab 以及组态监控软件，支持电力电子算法建模、快速原型开发与运行状态监控。

二、模型控制示例：

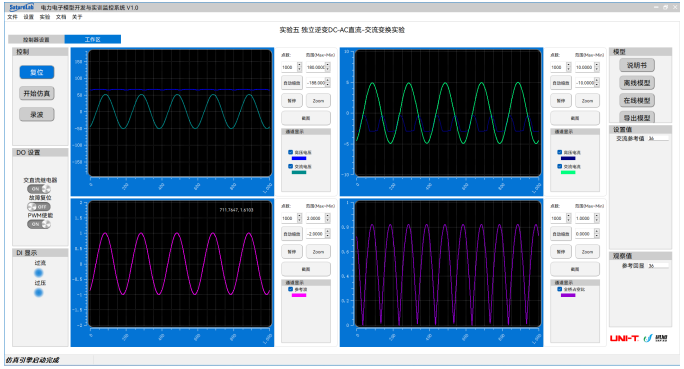

打开示例 Simulink 模型，点击编译仿真按键（也可根据情况自行修改模型或者参数）。然后在电力电子模型开发与实训监控系统可以监控到电压波形、并网电流波形、直流电压和直流电流波形，同时可以通过静态框告知模型控制外环电压值

等，如下界面所示

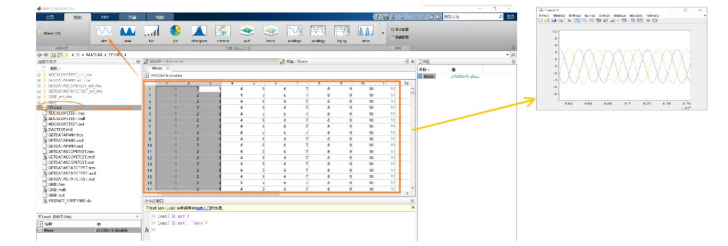

通过录波功能，将实验过程的数据可以保存下来， 利用 MATLAB 的 plot 描点工具，将原始数据以图形形式展现出来，如下图所示三相并网电流波，然后通过 plot 内部自带的缩放、扩放等工具，可以对数据进行更加深入的分析

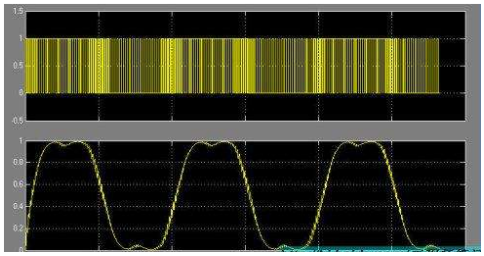

若用户想将模型内部关键节点数据采用模拟量方式输出时，此时只需要调用监控系统软件的 DAC 模块驱动，然后通过实际示波器测量 DAC 接口即可。下面是将占空比与 PWM 信号同时测量的示波器屏幕截图，1 通道为 PWM 实际输出波形，2 通道为模拟量输出的占空比波形
